Beräkning av ytjämnhet vid svarvning

Jun 14, 2024

Lämna ett meddelande

Beräkna ytjämnhet vid svarvning baserat på skärradie och matningshastighet

Ytgrovheten vid svarvning beror på matningshastigheten och skärets nosradie. Lägre matningshastigheter och större nosradier förbättrar generellt ytfinishen.

I formeln höjs matningshastigheten till en effekt, vilket gör den mer påverkande på ytjämnheten. När du behöver förbättra ytkvaliteten, börja med att minska matningshastigheten. K är en konstant, med olika värden för metriska och imperialistiska system (förklaras senare).

=K×

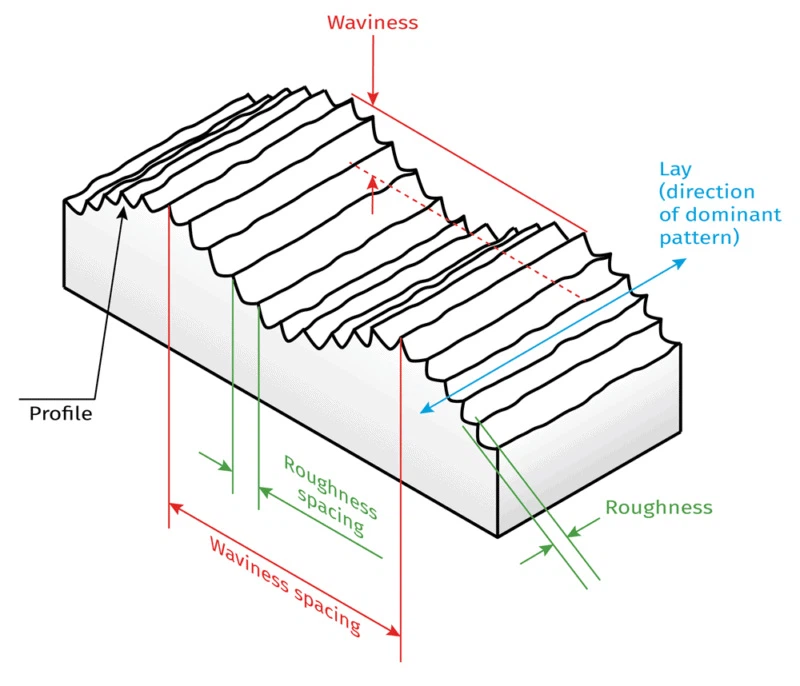

surface roughness

Denna formel ger den bästa teoretiska ytjämnheten. Den faktiska ytkvaliteten beror också på faktorer som stabilitet och skärkantsslitage.

Migtric System

= 46 ×

- Matningshastighet [mm/varv]

r - Nosradie [mm]

- Ytjämnhet [µm]

Imperialistiska systemet

= 31,675 ×

- Matningshastighet [IPR] (tum per varv)

r - Näsradie [tum]

- Ytjämnhet [µin] (mikrotum)

Konverteringstabell för ytfinish

Ra (µm)	Ra (µin)	Rq (µm)	Rz (µin)	N (ISO)
0. 025	1	1.1	1	1
0.05	2	2.2	2	2
0.1	4	4.4	4	3
0.2	8	8.8	8	4
0.4	16	17.6	16	5
0.8	32	32.5	32	6
1.6	63	64.3	63	7
3.2	125	137.5	125	8
6.3	250	275	250	9
12.5	500	550	500	10
25	1000	1100	1000	11
50	2000	2200	2000	12

I tabellen nedan kan du hitta den minsta ytjämnhet (bästa ytfinish) som kan uppnås med de huvudsakliga bearbetningsprocesserna.

Bearbetningsprocess	Ra (µin)	Ra (µm)
3D-utskrift	125	3.1
Borrning	63	1.6
Fräsning	32	0.8
Vändning	16	0.4
Slipning	4	0.1
Honing	2	0.1

/Konverteringstabell

tillMetrisk

Ra (µm)	Rz-intervall [μm]
0.1	0.4 - 2.5
0.2	0.8 - 4
0.5	2 - 9
1	4 - 14
1.5	6 - 20
2	7 - 25
3	11 - 33
5	17 - 49
10	34 - 84
15	50 - 115
20	65 - 140

tillMetrisk

Rz (µm)	Ra räckvidd [μm]
1	0.03 - 0.2
5	0.3 - 1.3
10	0.6 - 3
20	1.5 - 6
50	5 - 15
100	13 - 32
150	21 - 49
